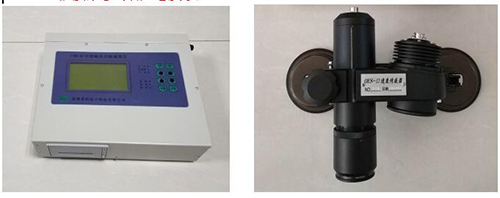

非接觸多功能速度儀是以微型計算機為配套OES非接觸光電速度傳感器進行車輛速度、距離、時間、制動、加速性能等參數測試的智能化測試儀器，是機動車檢測站、局、、汽車產品質量檢驗所、大專校、交通科研所、農機鑒定站及研究所、機動車企業的檢測、檢驗設備。
大屏幕液晶顯示，中文界面，數據/曲線實時顯示。內置微型打印機，測試結果自動存儲，關機后數據不丟失。標準RS232聯網接口,實時數據輸出。可配套系統機或筆記本電腦方便地對數據進行二次分析處理或存儲。
二、主要測試項目
1．牌號輸入：標準牌號輸入
2．車型：按照GB7258-2017《機動車運行條件》設定標準車型。
3．滑行試驗：滑行初速、滑行距離、滑行時間
4．制動試驗：制動初速、制動距離、制動時間、制動協調時間、大減速度、平均減速度、MFDD
5．車速實驗：試驗距離、試驗時間、平均車速、低、高穩定車速、車速表、里程表校驗。
6．加速試驗：加速距離、加速時間、加速末速、實時加速度、大加速度。
7. 綜合試驗：累計測試?yán)锍獭⒗塾?jì)測試時間、高測試車速、實時加減速度、性試驗。
8. 時間設置：儀器內置實時時鐘，自動記錄試驗日期。
三、性能指標
系統功耗：15W
雙電源配制：內置DC10.8V充電電池/外接DC12V汽車電瓶
標準9針RS232接口：波特率9600，數據位8位，停止位1位，無校驗。
使用溫度：－10-50℃
環境濕度：< 80%
主機尺寸：300 X 260 X 90 mm
主機重量：4 kg
四、參數
序號 項 目 范 圍 分辨率 精度
1 速 度 0～250 km/h 0.01 km/h 0.5%
2 距 離 0～99999.999 m 4mm 0.5%
3 時 間 0～9999.9999 s 0.1 ms 0.5%
4 減速度 0～9.99 m/s2 0.01 m/s2 1%
5 MFDD 0～9.99 m/s2 0.01 m/s2 1%
6 加速度 0～9.99 m/s2 0.01 m/s2 1%
該儀器測試項目及參數符合強制標準GB7258-2017《機動車運行條件》測試要求，
通過第三方計量檢測機構，符合JJF 1193-2008 《非接觸式汽車速度計校準規范》要求。
基本操作規程
1.將吸盤支架固定在測試車輛一側或前后，傳感器鏡頭距地面500mm左右
2.旋轉圓柱形光探頭，讓其標有白線的一面與車輛行駛方向一致，擰緊固定圓手柄。
3.系上繩，連接與測試主機信號線，擰下鏡頭蓋。
4.將外接電源線紅夾子接電瓶正（+）極，黑夾子接電瓶負（-）極。
5.檢查儀器顯示正常，打開燈光開關，檢查傳感器燈光已點亮。
6.輸入車牌號。
7.測試車型 （如試驗時不需設置車牌號和車型可以跳過6.7兩項）。
8.根據試驗要求設置試驗參數，測試項目，開始測試。
